Apakah impedans ciri bagi kabel sepaksi?

Hey! Sebagai pembekal kabel sepaksi, satu soalan yang sering saya tanyakan ialah, "Apakah impedans ciri kabel sepaksi?" Baiklah, mari kita mendalami dan memecahkannya dengan cara yang mudah difahami.

Apakah Impedans Ciri Bagaimanapun?

Pertama sekali, impedans ciri ialah sifat elektrik utama bagi kabel sepaksi. Ia pada asasnya nisbah voltan kepada arus dalam gelombang elektromagnet yang bergerak di sepanjang kabel. Fikirkan ia seperti sejenis "rintangan elektrik" yang ditunjukkan oleh kabel kepada isyarat yang melaluinya. Tetapi ia agak berbeza daripada rintangan biasa kerana ia mengenai cara kabel berkelakuan apabila isyarat bergerak melaluinya, bukan hanya bagaimana ia menahan arus keadaan mantap.

Impedans ciri diukur dalam ohm, sama seperti rintangan biasa. Untuk kabel sepaksi, nilai impedans ciri yang paling biasa ialah 50 ohm dan 75 ohm. Nilai ini telah diseragamkan selama bertahun-tahun kerana ia berfungsi dengan baik untuk pelbagai jenis aplikasi.

Mengapa Kami Mengambil berat tentang Impedans Ciri?

Nah, inilah perjanjiannya. Apabila anda menghantar isyarat melalui kabel sepaksi, anda mahu kabel itu sepadan dengan galangan sumber yang menjana isyarat dan peranti yang menerimanya. Jika impedans tidak dipadankan, sebahagian daripada isyarat akan memantulkan semula kabel dan bukannya dihantar sepenuhnya ke destinasi. Ini dipanggil pantulan isyarat, dan ia boleh menyebabkan pelbagai masalah.

Contohnya, jika anda menggunakan kabel sepaksi untuk menghantar isyarat TV, pantulan isyarat boleh membawa kepada imej hantu pada skrin anda. Dalam sistem penghantaran data berkelajuan tinggi, pantulan boleh menyebabkan ralat dalam data yang dihantar, membawa kepada sambungan yang perlahan atau tidak boleh dipercayai. Jadi, dengan memilih kabel sepaksi dengan impedans ciri yang betul, anda boleh memastikan bahawa isyarat anda dihantar dengan cekap dan dengan gangguan yang minimum.

Jenis Kabel Sepaksi dan Impedans Cirinya

Mari kita bincangkan tentang beberapa jenis kabel sepaksi biasa yang kami bekalkan dan impedans cirinya.

Kabel Sepaksi RG59

Kabel Sepaksi Rg59ialah jenis kabel sepaksi yang terkenal. Ia biasanya mempunyai impedans ciri 75 ohm. Kabel jenis ini telah lama wujud dan biasanya digunakan dalam sistem TV dan CCTV yang lebih lama. Ia agak nipis dan fleksibel, yang menjadikannya mudah dipasang di ruang yang sempit. Walau bagaimanapun, ia mempunyai pengecilan yang lebih tinggi (kehilangan isyarat) berbanding beberapa kabel lain, terutamanya pada frekuensi yang lebih tinggi. Jadi, ia lebih sesuai untuk larian yang lebih pendek dan aplikasi frekuensi yang lebih rendah.

Kabel Sepaksi RG6

Kabel Sepaksi Rg6adalah satu lagi pilihan popular. Seperti RG59, ia juga mempunyai impedans ciri 75 ohm. Tetapi perbezaan besar ialah RG6 mempunyai pengecilan yang lebih rendah, yang bermaksud ia boleh membawa isyarat pada jarak yang lebih jauh dengan kehilangan isyarat yang kurang. Ia digunakan secara meluas dalam TV kabel moden, TV satelit dan sambungan internet jalur lebar berkelajuan tinggi. Jika anda perlu menghantar isyarat yang jelas dan kuat pada jarak yang munasabah, RG6 ialah pilihan yang bagus.

Kabel Sepaksi RG11

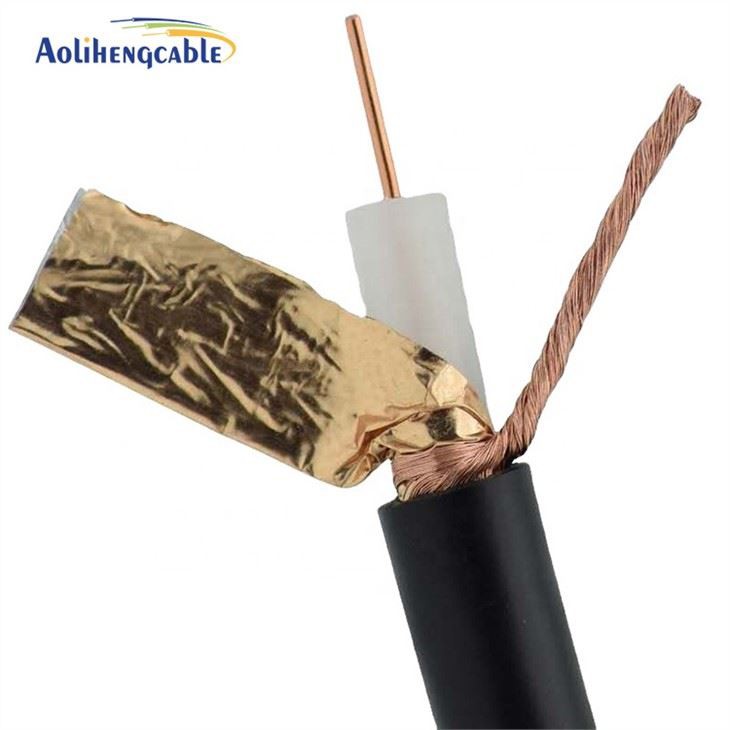

Kabel Sepaksi Rg11juga mempunyai impedans ciri 75 ohm. Ia lebih tebal daripada RG59 dan RG6, dan ia mempunyai pengecilan yang lebih rendah. Ini menjadikannya sesuai untuk penghantaran jarak jauh, seperti pemasangan CCTV berskala besar atau kabel jangka panjang di bangunan komersial. Walau bagaimanapun, kerana ia lebih tebal, ia agak kurang fleksibel dan boleh menjadi lebih sukar untuk dipasang di ruang yang sempit berbanding dengan dua yang lain.

Bagaimanakah Impedans Ciri Ditentukan?

Impedans ciri kabel sepaksi ditentukan oleh struktur fizikalnya. Terdapat beberapa faktor utama yang memainkan peranan dalam hal ini:

Konduktor Dalam dan Konduktor Luar

Saiz dan bahan konduktor dalam dan konduktor luar (perisai) penting. Konduktor dalam biasanya diperbuat daripada aluminium bersalut tembaga atau tembaga. Konduktor dalam berdiameter lebih besar biasanya membawa kepada galangan ciri yang lebih rendah. Konduktor luar menyediakan laluan balik untuk arus dan membantu melindungi isyarat daripada gangguan luar.

Bahan Dielektrik

Bahan dielektrik yang memisahkan konduktor dalam dan luar juga penting. Ia biasanya diperbuat daripada sesuatu seperti polietilena atau polietilena buih. Pemalar dielektrik bahan ini mempengaruhi impedans ciri. Pemalar dielektrik yang lebih tinggi akan menghasilkan impedans ciri yang lebih rendah.

Jarak Antara Konduktor

Jarak antara konduktor dalam dan luar juga penting. Jika konduktor dalam lebih dekat dengan konduktor luar, impedans ciri akan lebih rendah. Pengilang kabel mengawal dengan teliti faktor-faktor ini semasa proses pembuatan untuk mencapai impedans ciri yang diingini.

Memadankan Impedans

Seperti yang saya nyatakan sebelum ini, sangat penting untuk memadankan impedans kabel dengan sumber dan beban. Sebagai contoh, kebanyakan peralatan video dan audio direka untuk berfungsi dengan impedans 75 - ohm. Jadi, jika anda menyambungkan TV atau pemain DVD, anda harus menggunakan kabel sepaksi 75 - ohm seperti RG59, RG6 atau RG11.

Sebaliknya, banyak sistem RF (frekuensi radio) dan gelombang mikro menggunakan kabel sepaksi 50 - ohm. Ini kerana 50 - ohm adalah kompromi yang baik antara pengendalian kuasa dan penghantaran isyarat kehilangan rendah dalam jenis aplikasi ini.

Jika anda mempunyai situasi di mana anda perlu menyambungkan kabel dengan satu impedans ke peranti dengan impedans yang berbeza, anda boleh menggunakan pengubah padanan impedans. Peranti ini membantu menukar impedans supaya isyarat boleh dipindahkan dengan lancar.

Kabel Sepaksi Kami untuk Keperluan Anda

Sebagai pembekal kabel sepaksi, kami memahami kepentingan mempunyai kabel yang betul dengan impedans ciri yang betul untuk aplikasi anda. Sama ada anda menyediakan sistem hiburan di rumah, rangkaian CCTV atau sistem penghantaran data berkelajuan tinggi, kami sedia membantu anda.

Kami menawarkan pelbagai jenis kabel sepaksi, termasuk RG59, RG6, dan RG11, semuanya dengan impedans ciri piawai mereka. Kabel kami dibuat dengan bahan berkualiti tinggi dan dihasilkan dengan teliti untuk memastikan prestasi yang konsisten.

Jika anda tidak pasti kabel mana yang sesuai untuk projek anda, pasukan pakar kami sedia membantu. Kami boleh menjawab semua soalan anda tentang impedans ciri, pengecilan dan aspek teknikal kabel sepaksi yang lain.

Jadi, jika anda berada di pasaran untuk kabel sepaksi, jangan teragak-agak untuk menghubungi. Kami bersedia untuk bekerjasama dengan anda untuk mencari penyelesaian yang sempurna untuk keperluan anda. Mari mulakan perbualan dan lancarkan projek anda dengan kabel sepaksi terbaik!
